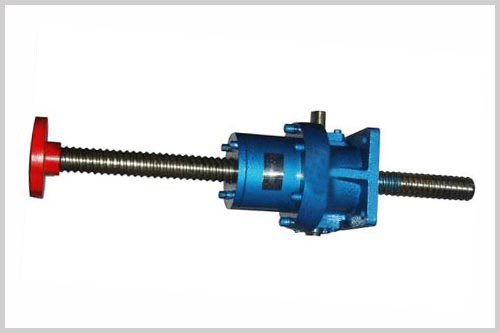

    JWB滾珠絲桿升降機


     JWB滾珠絲桿升降機適用于高速 高頻率 操作環境。

    JWB系列(普通滾珠絲桿升降機),適用于高速,高頻率和高性能的裝置中,主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。
    效率高:使用滾動摩擦、提高了整機使用效率,只需要很小的驅動源,就可以產生非常大的推動力。
    高速化:與普通梯形絲桿相比,運轉速度有很大的提高,能輕松的調整和運轉。
    使用壽命長:采用高質量的滾珠絲桿副,使其工作壽命比普通梯形絲桿提高3倍以上。


    JWB型滾珠絲桿升降機基本選型參數一覽表
    型號
    JWB005
    JWB010
    JWB025
    JWB050
    JWB100
    JWB150
    JWB200
    JWB300
    JWB500
    最大載荷(KN)
    4.9
    9.8
    24.5
    49
    98
    147
    196
    294
    490
    絲桿外徑mm
    16
    20
    25
    36
    45
    50
    63
    85
    100
    絲桿底徑mm
    13.5
    17.5
    21.4
    31.3
    39.1
    43.1
    55.7
    74.8
    87
    絲桿螺距mm
    5
    5
    8
    10
    12
    16
    16
    20
    24
    減速比
    H速度
    5
    5
    6
    6
    8
    8
    8
    102/3
    102/3
    L速度
    20
    20
    24
    24
    24
    24
    24
    32
    32
    綜合效率%
    H速度
    63
    61
    62
    64
    63
    63
    62
    56
    60
    L速度
    37
    34
    35
    39
    43
    43
    41
    34
    38
    容許輸入最大功率(kW)
    H速度
    0.25
    0.54
    1.3
    2.2
    3.6
    4
    5.5
    8.9
    13.3
    L速度
    0.12
    0.27
    0.63
    1
    1.9
    2.1
    2.8
    4.1
    6.5
    空載扭矩(N·m)
    0.11
    0.29
    0.62
    1.37
    1.96
    2.65
    3.92
    9.81
    19.6
    保持扭矩(N·m)
    H速度
    0.69
    1.27
    4.31
    10.78
    19.6
    39.2
    51
    68.6
    140.1
    L速度
    0.14
    0.26
    0.91
    2.4
    5.8
    11.8
    15
    19.5
    41.2
    容許輸入軸扭矩(N·m)*
    9.8
    19.6
    49
    153.9
    292
    292
    292
    735
    1372
    最大載荷時所需輸入
    H速度
    1.3
    2.8
    9
    21.5
    39.1
    77
    104
    169.6
    317.5
    軸扭矩(N·m)**
    L速度
    0.62
    1.4
    4.3
    9.6
    20.4
    39.6
    54.2
    98.5
    177.9
    輸入軸每回轉一圈對應絲
    H速度
    1
    1
    1.33
    1.67
    1.5
    2
    2
    1.88
    2.25
    桿(活動螺母)軸向位移量
    L速度
    0.25
    0.25
    0.33
    0.42
    0.5
    0.67
    0.37
    0.63
    0.75
    最大載荷時容許
    H速度
    1500
    1500
    1400
    1000
    890
    500
    500
    500
    400
    輸入軸回轉速度
    L速度
    1500
    1500
    1400
    1000
    890
    500
    500
    4000
    350
    最大載荷時絲桿回轉扭矩N·m)
    4.3
    8.7
    34.7
    86.7
    208.2
    416.3
    555.1
    1040.9
    2081.7

      1、與滑動絲杠副相比驅動力矩為1/3
    滾珠絲桿升降機的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。

      2、高精度的保證滾珠絲桿升降機是用日本制造的世界最高水平的機械設備連貫生產出來的,特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度·濕度進行了嚴格的控制,由于完善的品質管理體制使精度得以充分保證。
      3、微進給可能
      滾珠絲桿由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。
      4、無側隙、剛性高
      滾珠絲桿可以加予壓,由于予壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。
      5、高速進給可能
      滾珠絲桿由于運動效率高、發熱小、所以可實現高速進給(運動)。 精度公差:C10,C7,C5,C3,C2,C1--數字越小,精度越高。
